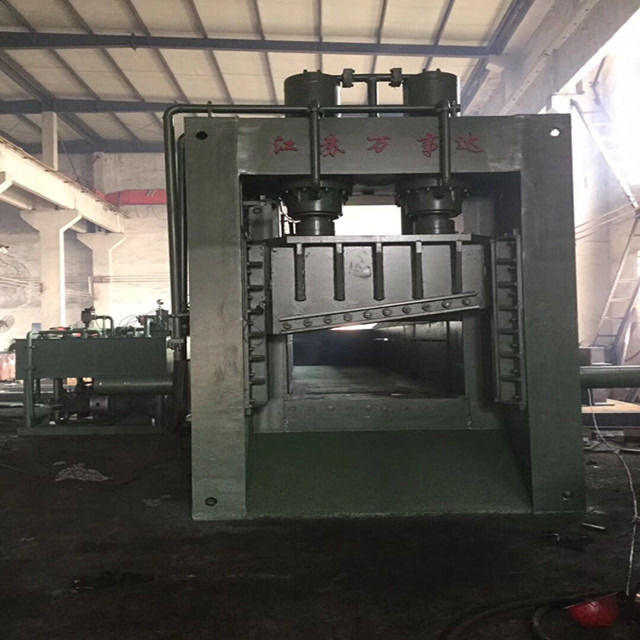

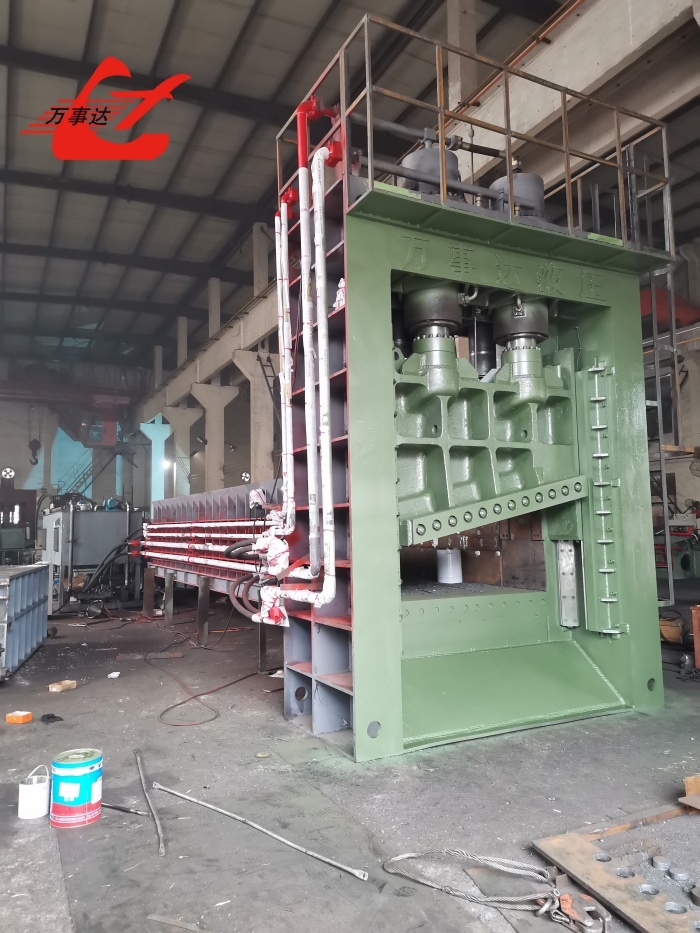

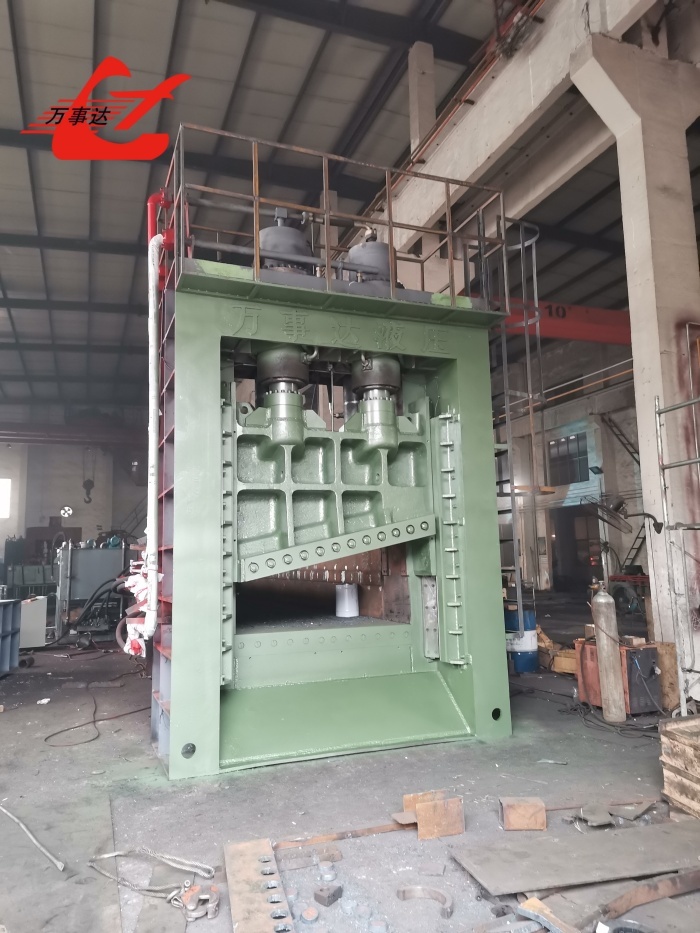

Gantry Shear Heavy-Duty yang Versatile untuk Operasi Scrap Yard Volume Tinggi dengan Pendingin Udara

Ringkasan Produk

WANSHIDA Q43L-8000 hydraulic gantry shear dikembangkan untuk operasi daur ulang di mana kontinuitas pemrosesan,pemakanan batch besar dan konsistensi bekas selesai lebih penting daripada menangani potongan individu secara manualKamar muat 8000 × 1950 × 900 mm memungkinkan profil baja panjang, pipa, pelat dan pecahan struktur campuran untuk dimuat langsung dengan pegangan mekanis.

Dioperasikan oleh sistem hidrolik sekitar 270 kW, mesin menghasilkan kekuatan pemotongan maksimum 8000 kN.Bilah 2000 mm memproses serpihan kompresi pada sekitar 2 ∼3 siklus pemotongan per menitKombinasi ini membuat Q43L-8000 cocok untuk tempat sampah besar, pabrik baja dan fasilitas daur ulang pembongkaran yang secara teratur menangani limbah logam besi besar.

Nilai utama dari gergaji gantri 800 ton ini bukan hanya kekuatan pemotongan, tetapi juga menciptakan aliran material yang lebih terorganisir dari pengunggahan dan penyimpanan sementara hingga pemotongan.transportasi dan pengisian tungkuDengan mengubah serpihan yang tidak teratur menjadi potongan yang lebih pendek dan lebih mudah dikelola, mesin dapat membantu mengurangi penanganan berulang dan meningkatkan efisiensi keseluruhan halaman daur ulang.

Masalah Operasional

Fasilitas daur ulang besar sering menerima serpihan dalam berbagai panjang, bentuk dan kepadatan.plat dan bahan pembongkaran tidak selalu dapat diangkut atau diisi ke dalam tungku secara efisien dalam kondisi aslinya.

Tanpa peralatan pemotongan berat yang cocok, operator dapat mengalami:

• Pemotongan api manual lambat
• Perpindahan berulang dari bekas yang terlalu besar
• Penggunaan ruang penyimpanan yang tidak efisien
• Kepadatan muat truk dan kontainer yang rendah
• Ukuran bahan jadi yang tidak konsisten
• Konsumsi tenaga kerja dan bahan bakar yang tinggi
• Pemanfaatan tungku terputus
• Risiko keamanan di sekitar area pengolahan manual

Masalah-masalah ini mempengaruhi lebih dari tahap pemotongan.

Solusi Q43L-8000

Q43L-8000 menggabungkan penerimaan serpihan, kompresi hidrolik, pakan ke depan dan pemotongan gantry dalam sistem terkoordinasi.Bahan kemudian dikompresi dan stabil sebelum dipindahkan ke pisau pemotong.

Kompresi sangat penting saat mengolah pecahan campuran. Hal ini mengurangi celah antara potongan yang tidak teratur, mengendalikan bahan longgar dan menyajikan bundel yang lebih kompak ke pisau.Kekuatan hidraulik 8000 kN kemudian memotong bahan menjadi bagian yang lebih pendek yang cocok untuk penyimpanan, transportasi atau pengisian tungku.

Jarak makan dapat disesuaikan sesuai dengan panjang akhir yang disukai.Hal ini memungkinkan perusahaan daur ulang untuk menghasilkan bekas yang lebih sesuai dengan kebutuhan pabrik baja dan pembeli hilir.

Spesifikasi Teknis

Kinerja produksi tergantung pada kepadatan serpihan, dimensi material, kelas baja, efisiensi pakan dan panjang pemotongan yang diperlukan.

Manfaat Utama Pengelolaan Limbah

Aliran Bahan yang Lebih Baik

Kamar pengisian 8 meter menerima potongan panjang dan tidak teratur dalam batch. Operator tidak perlu memposisikan dan memotong setiap bagian secara terpisah, membantu menciptakan alur kerja yang lebih terus menerus.

Lebih Sedikit Pergerakan Bahan

Scrap yang berukuran besar dapat dimuat, dikompresi dan dipotong di satu area pengolahan.

Penggunaan Ruang Gudang yang Lebih Baik

Bahan yang dipotong lebih mudah ditumpuk dan disusun daripada bekas yang panjang dan terjalin.

Efisiensi Transportasi yang Lebih Tinggi

Potongan-potongan yang lebih pendek dan seragam dapat dimuat lebih padat ke truk atau kontainer.

Pengisian Tungku Lebih Mudah

Pabrik baja membutuhkan serpihan yang dapat dimuat dengan aman dan efisien ke dalam tungku. Q43L-8000 mempersiapkan bahan berukuran besar menjadi bagian yang dapat dikelola, membantu menyederhanakan operasi pengisian di hulu.

Kinerja hidraulik yang konsisten

Sistem hidrolik 25 MPa menyediakan tekanan stabil untuk kompresi, makan dan memotong.

Siklus pemotongan terkoordinasi PLC

Sistem PLC mengontrol urutan kompresi material, makan dan memotong.

Bahan yang Cocok

Q43L-8000 heavy-duty scrap shear dapat memproses berbagai bahan besi, termasuk:

• Plat baja dan potongan lembaran
• Pipa dan tabung baja
• Baja rebar dan bulat
• Baja sudut dan baja saluran
• I-beam dan profil struktural
• Scrap kendaraan ringan
• Kerangka logam dan rumah mesin
• Baja pembongkaran
• Scrap industri campuran
• Bantal bekas yang sebelumnya dikompresi

Kapasitas pemotongan maksimum bervariasi tergantung pada bentuk material, ketebalan, kualitas dan jumlah potongan yang dipotong bersama.Foto dan dimensi bahan yang representatif harus dievaluasi sebelum produksi.

Aplikasi Tipikal

Mesin ini cocok untuk:

• Tempat daur ulang logam bekas besar
• Pabrik baja dan pengecoran
• Fasilitas pembongkaran kapal dan kendaraan
• Pusat daur ulang peralatan berat
• Pabrik pengolahan limbah pembongkaran
• Basis pengumpulan dan distribusi logam
• Fasilitas pengolahan baja industri
• Jalur persiapan muatan tungku

Cara Kerja Q43L-8000

Scrap pertama kali dimuat ke dalam ruang 8000 mm menggunakan pegangan mekanis. Perangkat kompresi hidrolik mengkompak dan menstabilkan material di dalam kotak muat.

Mekanisme pakan menggerakkan bundel yang dikompresi ke arah kepala pemotong. Ketika material mencapai posisi yang telah ditetapkan, pisau 2000 mm bergerak ke bawah dan menerapkan kekuatan pemotongan hingga 8000 kN.

Setelah setiap pemotongan, sistem pakan memajukan bahan yang tersisa. PLC mengkoordinasikan urutan kompresi, pakan dan pemotongan berulang sampai batch telah diproses.

Serpihan selesai jatuh ke area pembuangan dan dapat dikumpulkan dengan grab atau dipindahkan melalui sistem conveyor opsional.

Cara Merencanakan Instalasi

Q43L-8000 memiliki berat sekitar 92 ton dan membutuhkan perencanaan instalasi yang tepat.lokasi stasiun hidrolik dan rentang gerak yang aman dari pegangan mekanis.

Sumber listrik yang tersedia juga harus mendukung sekitar 270 kW daya terpasang.kapasitas trafo dan persyaratan kabel harus dikonfirmasi.

Tata letak situs yang tepat harus menyediakan ruang yang cukup untuk:

• Penyimpanan sampah yang masuk
• Pemuatan dengan genggaman mekanis
• Pemasangan dan pemeliharaan mesin
• Pengumpulan sampah selesai
• Akses operator dan zona keamanan
• Peralatan hidrolik dan listrik

Gambar dasar dan panduan pemasangan dapat diberikan setelah konfigurasi mesin dikonfirmasi.

Opsi kustomisasi

Q43L-8000 dapat dikonfigurasi sesuai dengan bahan dan kondisi operasi pelanggan.

• Dimensi ruang muatan yang disesuaikan
• Panjang makan dan memotong yang dapat disesuaikan
• Operasi remote control
• Pengotoran otomatis terpusat
• Sistem pembuangan konveyor
• Pendinginan minyak hidrolik yang ditingkatkan
• Merek komponen listrik tertentu
• Penjaga keamanan tambahan
• Set pisau cadangan
• Tegangan, frekuensi dan warna yang disesuaikan

Dukungan Pasca Penjualan

WANSHIDA menyediakan instruksi operasi, gambar fondasi, diagram hidrolik dan dokumentasi listrik.Pelatihan operator dan diagnosis kesalahan.

Layanan insinyur luar negeri dapat diatur bila diperlukan. pisau cadangan, segel dan bagian pemeliharaan lainnya tersedia untuk operasi jangka panjang.Periode garansi standar adalah 12 bulan dalam kondisi operasi normal.

FAQ

Apa yang membedakan Q43L-8000 dari scrap shear yang lebih kecil?

Ini menggabungkan kekuatan penggunting 800 ton, pisau 2000 mm dan ruang pemuatan 8 meter.

Apa frekuensi pemotongan?

Mesin ini melakukan sekitar 2~3 siklus pemotongan per menit.

Apakah mesin memampatkan sisa sebelum memotong?

Ya, sistem hidraulik mengompres dan menstabilkan bahan longgar sebelum mencapai pisau, meningkatkan makan dan memotong konsistensi.

Bagaimana bahan dimuat?

Sebuah genggaman mekanis biasanya digunakan untuk memuat serpihan ke dalam ruang.

Apakah panjang bekas yang sudah jadi dapat disesuaikan?

Ya. jarak makan dapat disesuaikan untuk menghasilkan panjang pemotongan sekitar yang berbeda sesuai dengan kebutuhan transportasi atau tungku.

Bisakah mesin ini memotong logam non-ferrous?

Q43L-8000 terutama dirancang untuk serpihan besi. Aluminium, tembaga atau bahan nonferrous lainnya harus dievaluasi secara teknis sebelum diproses.
